廣州將建地下綜合管廊 地下開越野可繞廣州城(圖)
2016-10-28 11:08:00 來源:廣州日報
作為廣州即將開始建設的規模最大的地下綜合管廊,廣州市中心城區地下綜合管廊(沿軌道交通十一號線)究竟是什么樣子呢?昨日,該項目開始環評審批前公示,首次披露了有關綜合管廊的眾多細節:原來這一長度近45公里的環形管廊,在地下呈現“波浪形”,最淺的大約距離地面4米,最深處超過36米;而管廊本身也是個“大家伙”,直徑有6米,里面不僅有排水、消防、通風等眾多附屬設施,每隔20米還設有“路牌”,防止維修人員迷路。
根據環評報告,該項目投資超過60億元,預計2022年底完工。
文/廣州日報記者杜娟
沿地鐵11號線敷設
廣州市中心城區地下綜合管廊項目位于廣州市中心城區,線路總長約48公里,其中主線長度約44.9公里,支線線路長度約3.1公里。主線線路主要沿著地鐵11號線,全部采用地下敷設方式,全線共設46座出地面井,其中與11號線車站附屬合建24座。支線線路在天河區范圍內,主要沿科韻路敷設,全線設4座地面井。
最深地下36米
由于地鐵11號線是廣州的“大環線”,沿途與多條地鐵線路相交,綜合管廊在地下的敷設深度就有所不同。環評顯示,隧道頂最小埋深為4米,最深的則達到36.6米,這意味著在地下呈現一種波浪形。管廊施工將借地鐵11號線建設同步建設,利用地鐵工程的機械設備以及場地進行施工。
水電管線優先入廊

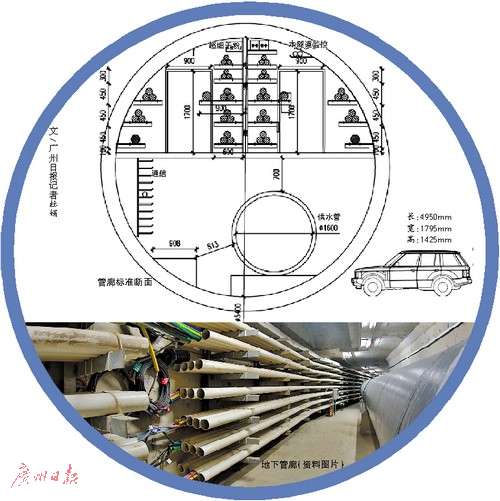

管廊是一條巨型圓管,內徑5.4米,外徑6米,上半部分為電力艙,主要為電力管線;下半部分為綜合艙,水管線走中間、通信管線走兩側。入廊管線主要為220千伏/110千伏電纜,DN1600供水管,另外還預留通信的管位。市政高壓電力、供水主干管線優先入廊,低壓電力以及通信管線可根據需求分期有序入廊。
管廊有路牌指引
據悉,管廊內部的控制設備、附屬設施等均要設置標識牌;如管線出艙口、逃生通道、逃生口、通風口、吊裝口分別設置帶編號的標識牌。滅火器也有帶編號的標識牌。此外,管廊內每隔20米設置一個里程標識,在交叉口和連接通道前設置方向標識牌,就是為了給維修人員“指路”的。而各專業管線每隔80米設置一處管線標識牌。
每小時換氣2次
通風方面,采用縱向通風方式,井間距大于500米采用機械進風,機械排風方式;小于500米的采用單側機械排放方式。正常情況下,基本上每小時換氣2次,發生事故時最多每小時可進行6次換氣。而電力艙室內設計溫度和維修管理人員巡視溫度均設計為40℃。
此外,管廊內還設有排水設施。
編輯:王丹蕾
